Hệ thống kiểm tra tăng nhiệt độ nắp đèn

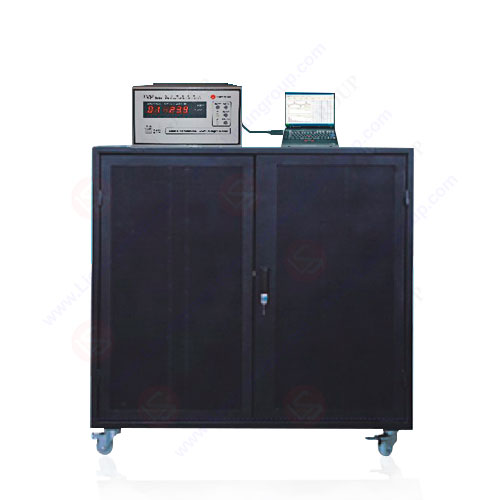

TMP-L Hệ thống Kiểm tra Độ tăng Nhiệt độ Đầu đèn (được trang bị tấm chắn gió) là thiết bị chuyên dụng được thiết kế để kiểm tra độ tăng nhiệt độ của đầu đốt đèn và đầu đèn. Linh kiện hỗ trợ cốt lõi của hệ thống - tấm chắn gió - có thể ngăn chặn hiệu quả sự can thiệp của đối lưu không khí trong quá trình kiểm tra, đồng thời cách ly tác động của bức xạ nhiệt nguồn sáng lên mẫu thử. Điều này tạo ra điều kiện môi trường ổn định để kiểm tra nhiệt độ hoạt động của đầu đèn, nhiệt độ môi trường và độ tăng nhiệt độ, đảm bảo độ chính xác của dữ liệu thử nghiệm.

TMP-L Hệ thống Kiểm tra Độ tăng Nhiệt độ Đầu đèn hoàn toàn tuân thủ IEC 60598-1:2024 Phụ lục D (GB 7000.1-2023 Phụ lục D). Hệ thống này phù hợp để kiểm tra hiệu suất tăng nhiệt độ của nhiều loại đèn và phụ kiện, đồng thời là thiết bị quan trọng để chứng nhận an toàn và kiểm soát chất lượng đèn.

Tiêu chuẩn:

Thông số kỹ thuật:

Ghi chú:
• Có thể thiết kế các kích thước khác theo yêu cầu của khách hàng (LISUN Model: TMP-LNS).
• Các TMP-L Phòng thử nghiệm tăng nhiệt độ nắp đèn | Tấm chắn gió phải được sử dụng kết hợp với LISUN TMP-8 Máy đo nhiệt độ đa pha.

Thủ tục kiểm tra
1. Chuẩn bị kiểm tra
1.1 Hiệu chuẩn thiết bị
Sử dụng cặp nhiệt điện hỗ trợ LISUN TMP-8 Máy đo nhiệt độ đa pha như cảm biến nhiệt độ. Buồng thử nghiệm độ tăng nhiệt độ của chóa đèn phải đáp ứng các yêu cầu được quy định trong tiêu chuẩn.

1.2 Chuẩn bị mẫu thử
Chọn 3 bóng đèn cùng loại (không bị hư hỏng và sau khi hoàn thành quá trình lão hóa ban đầu) và ghi lại điện áp định mức, công suất và kiểu chóa đèn (ví dụ: E14, E27, v.v.).

1.3 Thiết lập môi trường
Điều chỉnh nhiệt độ của buồng thử nghiệm ở mức 25℃±5℃ (đối với đèn trong nhà) hoặc 40℃±2℃ (đối với đèn ngoài trời) và kiểm soát độ ẩm môi trường ở mức ≤65% RH.

2. Lắp đặt mẫu thử và sắp xếp đo nhiệt độ
2.1 Lắp đặt đèn
Chọn đui đèn tiêu chuẩn theo model chóa đèn và cố định nó trên giá đỡ có độ dẫn nhiệt thấp. Lắp đèn vào đui đèn theo đúng tư thế sử dụng thực tế để đảm bảo chóa đèn và đui đèn tiếp xúc tốt.

2.2 Bố trí cảm biến
Sử dụng băng dính chịu nhiệt độ cao để gắn đầu dò nhiệt điện của TMP-8 Gắn chặt thiết bị ghi dữ liệu nhiệt độ vào bề mặt đo được chỉ định của chóa đèn (ví dụ: mặt trên của đế vít E27). Lấy một cặp nhiệt điện khác và cố định cách đui đèn 50mm (cùng độ cao với tâm chóa đèn) để thu thập nhiệt độ môi trường.

3. Kiểm tra và thu thập dữ liệu
3.1 Kiểm tra khi bật nguồn
Cung cấp điện cho đèn ở mức ±2% điện áp định mức, ghi lại thời gian bật nguồn và ghi lại dữ liệu nhiệt độ sau mỗi 5 phút thông qua TMP-8 Máy ghi dữ liệu nhiệt độ trong 30 phút đầu tiên.

3.2 Xác định độ ổn định
Khi nhiệt độ của chóa đèn thay đổi liên tục ≤1℃ trong 30 phút, có thể xác định rằng nhiệt độ tăng đã ổn định. Ghi lại nhiệt độ chóa đèn (T1) và nhiệt độ môi trường (T2), và tính toán độ tăng nhiệt độ ΔT = T1 – T2.

3.3 Lưu trữ dữ liệu
Lưu trữ đường cong nhiệt độ hoàn chỉnh thông qua TMP-8 Máy ghi dữ liệu nhiệt độ và đánh dấu thông tin mẫu thử, thông số môi trường thử nghiệm và thời gian thử nghiệm.

4. Xác định kết quả
4.1 Xác định có đủ điều kiện
Nếu độ tăng nhiệt độ ΔT của cả 3 mẫu thử nghiệm ≤ giới hạn tiêu chuẩn tương ứng với loại chóa đèn (ví dụ: ≤120K đối với chóa đèn E27) và độ lệch dữ liệu giữa 3 mẫu ≤5K, thì các mẫu thử nghiệm được xác định là đạt yêu cầu.

4.2 Xác định không đủ điều kiện
Nếu độ tăng nhiệt độ của 1 hoặc nhiều mẫu thử vượt quá giới hạn tiêu chuẩn, hoặc độ lệch dữ liệu giữa 3 mẫu > 5K, phải chọn 3 mẫu thử mới để thử lại. Nếu thử lại vẫn không đạt, các mẫu thử được xác định là không đạt yêu cầu.

4.3 Tạo báo cáo
Tổ chức dữ liệu thử nghiệm, đường cong nhiệt độ và kết quả xác định, đồng thời tạo báo cáo thử nghiệm đáp ứng các yêu cầu tiêu chuẩn.
