Đầu dò thử nghiệm B của IEC 61032 – Ngón tay thử nghiệm có khớp nối

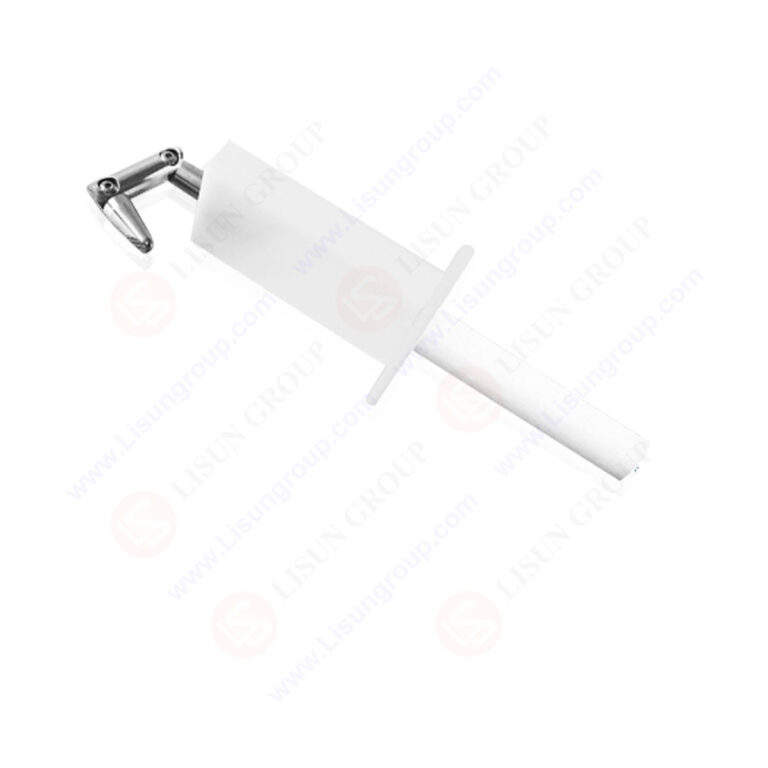

Đầu dò thử nghiệm IEC 61032 Figure 2 B (Ngón tay thử nghiệm khớp nối) là một công cụ an toàn chính xác được thiết kế để mô phỏng chuyển động ngón tay người dùng nhằm kiểm tra khả năng tiếp cận các bộ phận mang điện nguy hiểm trong thiết bị điện/điện tử—từ thiết bị gia dụng đến bảng điều khiển công nghiệp. Thiết kế khớp nối kép của đầu dò có thể uốn cong 90° (±10°) theo cùng một mặt phẳng và hướng, mô phỏng sự linh hoạt tự nhiên của ngón tay để luồn lách qua các khe hở mà đầu dò cứng không thể tiếp cận. Tấm chắn đường kính 50mm ngăn ngừa việc đưa quá sâu, trong khi đầu kim loại khía 12mm phát hiện các linh kiện mang điện. Được chế tạo từ thép không gỉ dẫn điện (cho độ bền/độ dẫn điện) và kết hợp với tay cầm cách điện, đầu dò tạo ra lực đẩy nhẹ nhàng 10N—rất quan trọng để xác nhận tính an toàn và đáp ứng các tiêu chuẩn tiếp cận toàn cầu.

Thông số kỹ thuật:
Tiêu chuẩn: IEC 61032 Hình 2; IEC 60529 Hình 1
Vật liệu đầu dò: Thép không gỉ dẫn điện (điện trở ≤ 0.1Ω; chống ăn mòn; đầu có khía để tiếp xúc nhất quán)
Chất liệu tay cầm: Nhựa ABS cách điện (điện trở ≥ 100MΩ; chịu nhiệt lên đến 120°C; tay cầm tiện dụng cho độ chính xác)
Đặc điểm khớp nối: 2 khớp xoay; góc uốn tối đa: 90° ± 10° (cùng mặt phẳng/hướng); không biến dạng dưới lực đẩy 10N
Kích thước chính:
– Đường kính ngón tay khía: 12mm ± 0.1mm
– Chiều dài ngón tay khía: 80mm ± 0.2mm
– Đường kính tấm chắn: 50mm ± 0.2mm
– Độ dày tấm chắn: 20mm ± 0.1mm
– Chiều dài tấm chắn: 100mm ± 0.2mm
– Tổng chiều dài (Đầu dò + Tay cầm): 300mm ± 0.5mm
Lực đẩy tác dụng: 10N ± 0.5N (mô phỏng tiếp xúc nhẹ của ngón tay người; tiêu chuẩn để thử nghiệm khả năng tiếp cận)
Chức năng cốt lõi: Mô phỏng chuyển động của ngón tay để kiểm tra khả năng tiếp cận các bộ phận nguy hiểm; ngăn chặn việc đưa quá mức qua tấm chắn; đảm bảo tuân thủ IEC 61032

Thủ tục kiểm tra:
1. Kiểm tra đầu dò xem có mối nối lỏng lẻo, đầu cong hoặc lớp cách điện bị nứt không; xác nhận độ dẫn điện bằng dụng cụ thử.
2. Bật thiết bị cần kiểm tra (EUT) và đặt ở chế độ hoạt động bình thường.
3. Giữ tay cầm cách điện, sử dụng các khớp nối để dẫn đầu 12mm vào các khe hở EUT (lỗ thông hơi, đường nối bảng điều khiển, khe điều khiển).
4. Tạo lực đẩy đều 10N—dừng lại nếu vách ngăn 50mm chạm vào EUT hoặc lực cản chặn quá trình lắp đặt.
5. Kiểm tra tín hiệu của bộ phận phát hiện điện áp được kết nối (cho biết có tiếp xúc với các bộ phận nguy hiểm).
5. Ghi lại kết quả: Đạt nếu không tiếp xúc; Không đạt nếu đầu dò chạm tới các thành phần nguy hiểm.

Ứng dụng
1. Kiểm tra khả năng tiếp cận hệ thống dây điện đang hoạt động trong tủ lạnh gia dụng (theo IEC 61032:2017 Hình 2) để tránh bị điện giật.
2. Kiểm tra khe hở của bảng điều khiển trong máy in văn phòng để ngăn ngón tay tiếp xúc với mạch điện.
3. Kiểm tra an toàn cho các mối nối hộp điều khiển công nghiệp để tránh tiếp xúc với các đầu cực điện áp cao.
4. Kiểm soát chất lượng máy giặt điện trong quá trình sản xuất, đảm bảo tuân thủ UL 60335-1:2023.
5. Thử nghiệm sau sản xuất các thiết bị y tế nhỏ (ví dụ: máy đo huyết áp) để xác nhận khả năng tiếp cận bộ phận nguy hiểm.
